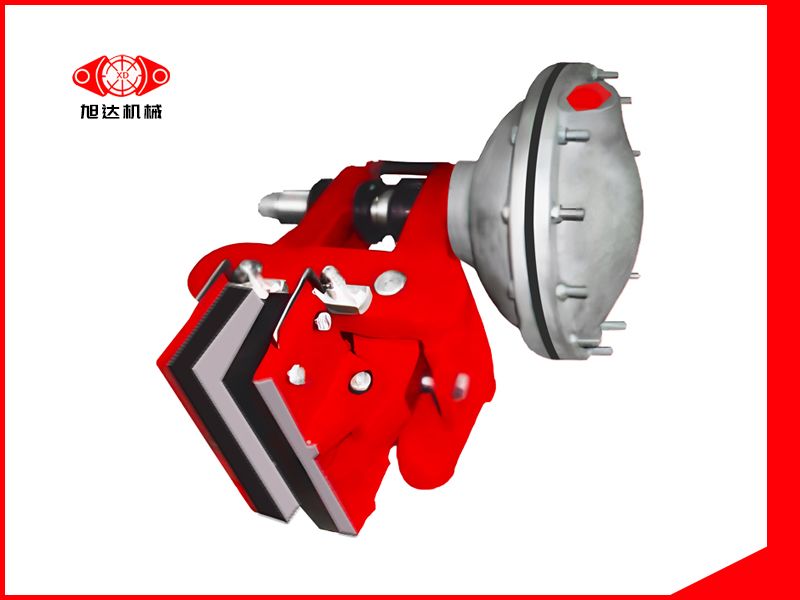

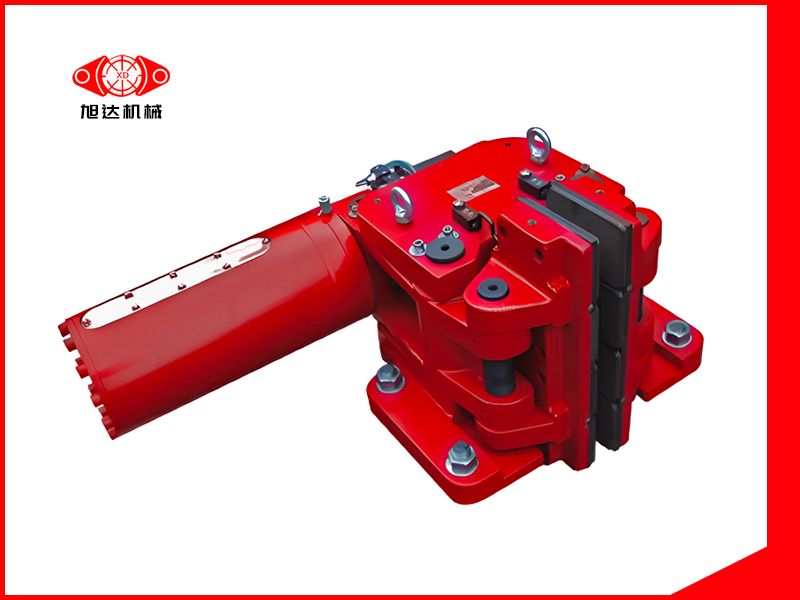

无论是设备还是汽车，它的工作都需要使用制动器，而制动器是一种刹车装置，主要作用是用于良好的控制设备，避免危险发生。但是我们知道，就拿自行车来说，随着使用的年限长了，制动器上的刹车装置会出现磨损，造成刹车不及时，或者反应缓慢的情况，这样就会变得非常危险了，那么遇到钳盘式制动器反应慢要如何处理呢?　　造成制动器反应缓慢的原因大致有以下几种：　　(1)踏板自在行程过大。　　(2)制动总泵内制动液缺乏，或抵偿孔阻塞，总泵皮碗，皮圈老化、发胀，变形或被踏翻。　　(3)制动总泵活塞与缸体磨损过量而松旷漏油，回油阀密封不良，出油阀绷簧折断。　　(4)制动分泵皮碗老化、发胀、活塞卡滞，分泵活塞与缸体磨损过量而松旷漏油。　　(5)制动蹄片磨损严峻，制动器空隙过大或空隙调反。　　(6)制动鼓失圆，起沟或磨损过薄，制动蹄片外表有油，烧蚀硬化，铆钉显露等。　　(7)液压制动体系中进入空气，或制动系温度过高，管路中制动液气化，构成气阻。　　(8)油管凹瘪，接头松动渗漏，制动软管老化、决裂或阻塞。　　所以，在气动钳盘式制动器出现反应慢的时候要尽量针对情况进行及时处理。　　起重机电力液压防风铁楔制动器说明书YFX电力液压防风铁楔制动器主要作为港口、码头、铁路等露天使用的龙门起重机、装卸桥、门座起重机等有轨起重机工作状态的防风装置，同时也可与其他装置共同作用，用于起重机非工作状态的安全防风制动措施。起重机工作时时突遇大风，可进行安全制动。　　2.1环境温度： -25°C~+50°C（祥见推动器使用说明书）。　　2.2周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%。　　2.3一般用于三相AC380V、50Hz（祥见推动器铭牌）。　　2.3使用地点的海拔高度符合GB/T755-2000标准。　　2.4技术参数：单台防风铁楔制动器的防风能力（折算为水平方向的力）F：F=fxN轮（N轮为轮压，f为摩擦系数=0.46）FX系列防风铁楔制动器由制动架和相匹配的Ed电力液压推动器两大部分组成。当推动器通电，其推杆迅速升起，并通过杠杆和传动机构将铁楔提起，使起重机正常工作；推动器断电时，推动器的推杆在弹簧力作用下，并通过杠杆将铁楔放置在钢轨上。在暴风突起情况下将车轮楔死，起到安全保护作用。（注意：当车轮压住铁楔时，铁楔将不能被提起，此时应将起重机向相反的方向开动，待铁楔提起后起重机再正常工作。）　　4.1安装：防风铁楔先松松的用四条螺栓通过4-?L（见上图）与起重机联结在一起。　　4.2调整：安装好后，调整固定板位置使铁楔平直地放置在钢轨上，同时保证推动器的升起高度h1为8mm（此时防风铁楔制动器的工作状态为楔死状态，既铁楔紧靠车轮。如果小于8mm，应通过固定板上的长孔将制动器整体下移，反之将制动器整体上移。）拧紧安装螺栓。然后接通电源或用手动装置将铁楔提起到高处，调整螺栓（4）使铁楔距离钢轨不小于16mm，并与车轮不磕碰，同时保证弹簧（6）的安装长度在26~28毫米之间（弹簧自由长度为30mm）。断电时铁楔放置在钢轨上离车轮的距离约50mm。用推动器的下降阀s来调整铁楔的下降速度（首先拧下防尘盖，旋进调整螺钉下降速度减慢，反之下降速度加快。建议在制动器断电后，铁楔延时6s压在钢轨上。），调整后应使所有的铁楔在断电后同时落在钢轨上。　　5.1要定期检查制动器的工作状况　　5.2检查时应着重以下各项：　　铁楔距离钢轨的距离应不小于16mm。　　制动器的构件运动是否正常，调整螺母是否紧固。　　推动器的工作是否正常，液压油是否足量，有无漏油和渗油现象，引入电线的绝缘是否良好。　　销轴及心轴磨损量超过原直径的5％或椭圆度超过0.5mm应更新。　　摩擦块是否正常的贴合在钢轨上，摩擦表面的状态是否完好，有无油腻、赃物痕迹，当摩擦块上的齿形磨损时应加入调整垫片使摩擦块底面高出铁楔地面1   mm，齿形磨损超过一半时，应更换或维修摩擦块。维修时，接通电源或用手动装置将铁楔提起到高处，将销（16）从销孔15中取出放在销孔（17）中，这时防风铁楔处在释放状态，以便于维修。　　6.1因防风铁楔制动器是单方向起作用，需对称安装。所以一台起重机应安装4台防风铁楔制动器或根据实际需要安装8台、12、4N台（N为常数）。　　6.2注意防风铁楔制动器的安装位置。正确的是：当某方向的防风铁楔制动器起作用时其作用点应在起重机的重 心之后（相对起重机运行方向）。如果有的在前有的在后，应通过调整推动器上的下降阀，使在起重机重 心后的防风铁楔制动器首先制动。　　6.3防风铁楔制动器正常工作时，应使起重机完全停下后，铁楔再落至轨道上，以避免铁楔遭受不必要的冲击（紧急制动状态除外），从而延长摩擦块的使用寿命。　　6.4在暴风突起情况下防风铁楔制动器处于紧急制动状态，应使起重机大车行走机构与防风铁楔制动器同时断电，将车轮楔死起到安全保护作用。　　YFX电力液压防风铁楔制动器主要作为港口、码头、铁路等露天使用的龙门起重机、装卸桥、门座起重机等有轨起重机工作状态的防风装置，同时也可与其他装置共同作用，用于起重机非工作状态的安全防风制动措施。起重机工作时时突遇大风，可进行安全制动。　　2.1环境温度： -25°C~+50°C（祥见推动器使用说明书）。　　2.2周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%。　　2.3一般用于三相AC380V、50Hz（祥见推动器铭牌）。　　2.3使用地点的海拔高度符合GB/T755-2000标准。　　2.4技术参数：单台防风铁楔制动器的防风能力（折算为水平方向的力）F：F=fxN轮（N轮为轮压，f为摩擦系数=0.46）FX系列防风铁楔制动器由制动架和相匹配的Ed电力液压推动器两大部分组成。当推动器通电，其推杆迅速升起，并通过杠杆和传动机构将铁楔提起，使起重机正常工作；推动器断电时，推动器的推杆在弹簧力作用下，并通过杠杆将铁楔放置在钢轨上。在暴风突起情况下将车轮楔死，起到安全保护作用。

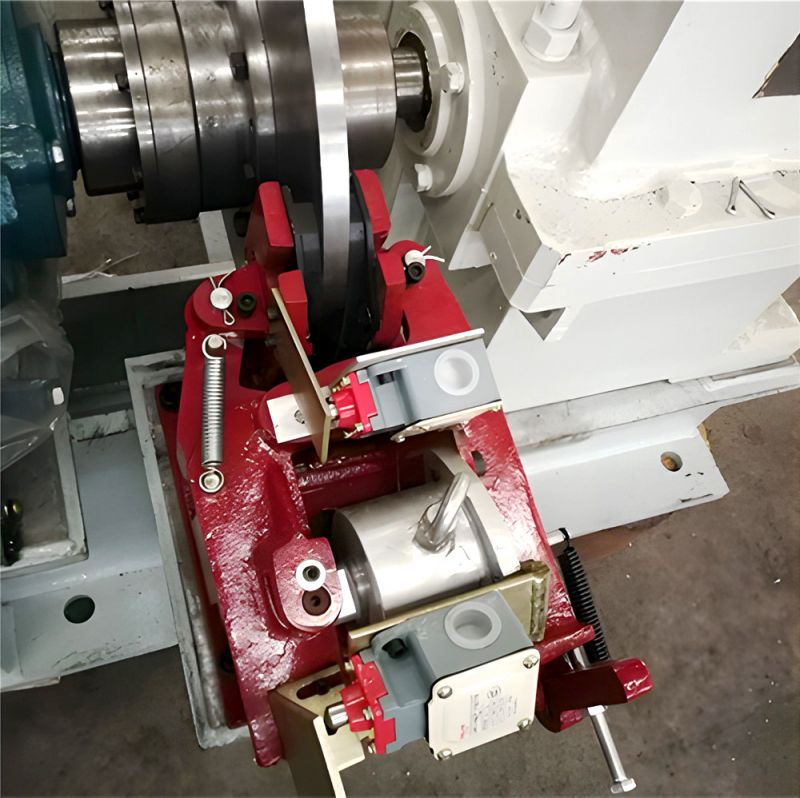

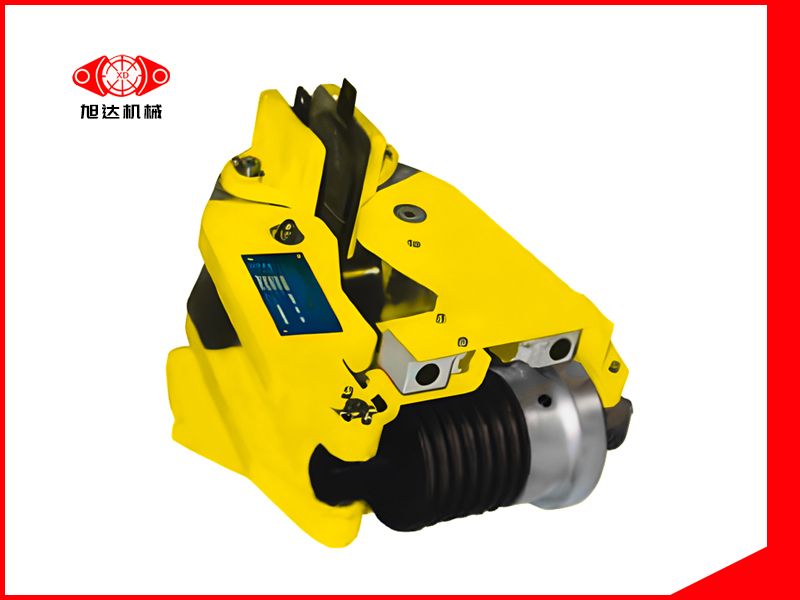

　　液压失效保护制动器具有许多独特的优势，被广泛用于实现各种机器的复杂运动和控制。 液压失效保护制动器为了防止液压系统设计或使用不当，经常会发生各种故障和控制故障。　　简要分析了液压失效保护制动器系统故障的原因和原因。 液压系统故障的主要原因是流体污染。 液压故障保护制动器也面临这种情况。 据统计，液压系统故障中约有70%是由流体污染引起的。 污染的主要原因是空气进入油中。 这是由于管接头，液压泵控制元件和执行器的密封不良，油箱中的气泡或机油质量差所致。 因此，这需要液压失效保护制动器，不要害怕油污染。　　如果将水混入油中，它将变成乳白色。 这通常是由于潮湿的空气泄漏到燃油箱或冷却水中造成的。 固体杂质的混合会严重影响液压系统的工作性能。 这些都通过液压失效保护制动器完成，否则可能会缩短组件的使用寿命。　　并且为了减少故障和因流体污染而引起的故障，必须将流体污染的程度控制在关键部件的污染容忍范围内。 泄漏是液压系统中的常见问题。 主要原因是密封件磨损和损坏，管道松动，这会对液压系统造成伤害。 外部泄漏发生在液压元件和管接头的接合面。 还应注意该液压失效保护制动器。　　通常来说，大型机器的内部泄漏发生在液压组件内部运动的间隙中。 因此，我们还必须注意，过多的泄漏会降低泵的容积效率，液压缸“爬行”，电动机速度也会降低。 合理选择密封结构和密封材料非常重要，这也是确保流体稳定性的重要因素。 污染和过度振动可有效减少流体泄漏。 为了提高还原剂的性能并满足要求，添加了各种化学添加剂。　　并且在工作过程中，由于高压和恶劣环境的影响，流体的化学性质会逐渐变化，加剧了流体的氧化和污染。 因此，流体的物理性质发生变化。 如果超出允许范围，则会损坏液压系统。 因此，应定期测试流体物理性能的稳定性。　　同时，液压系统的工作温度有一定范围。 如果温度太高或太低，液体的物理和化学性质将受到很大影响，这需要液压失效保护制动器来稳定。 密封材料和组件的性能也将受到影响，这将增加泄漏并阻塞或阻塞组件的运动。

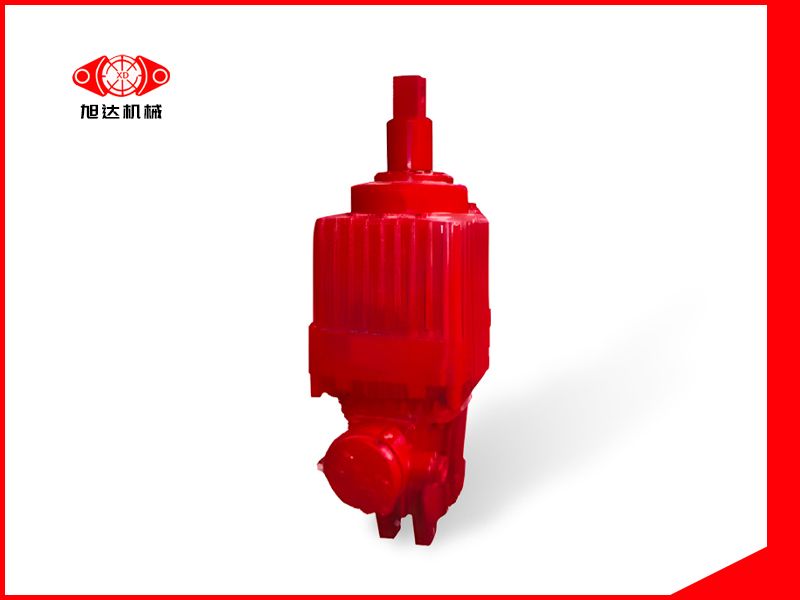

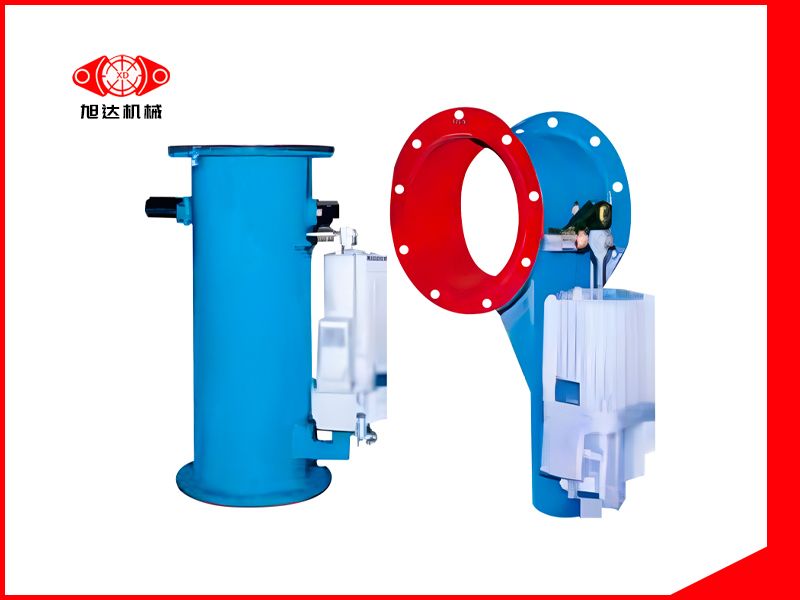

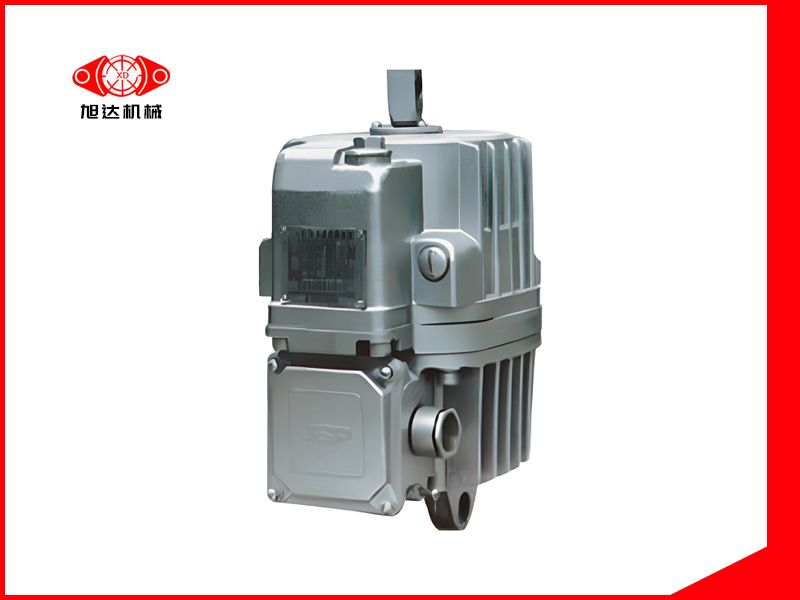

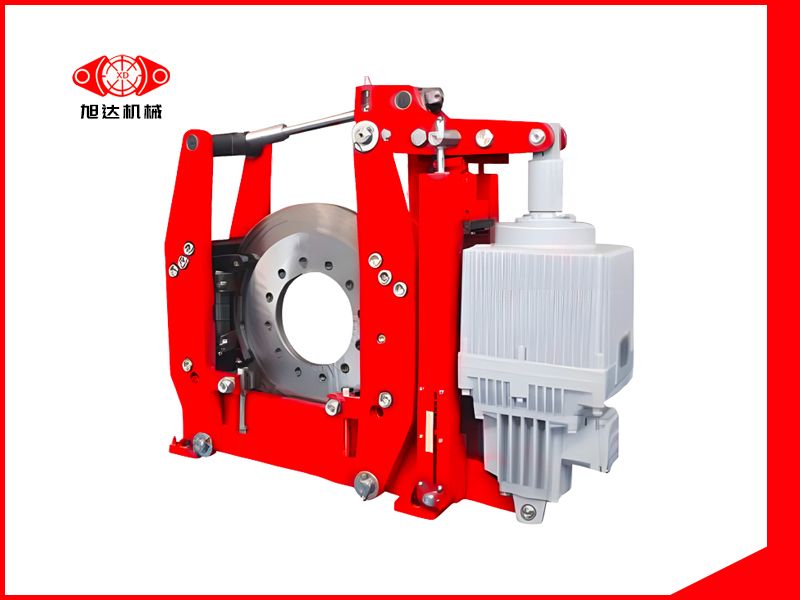

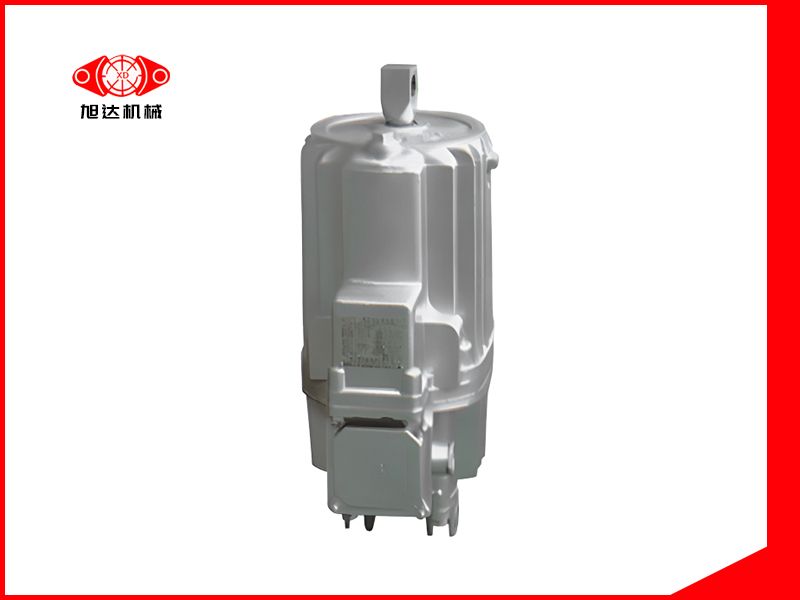

　　为了保证隔爆型电力液压推动器的正常工作和制动器维护所需的一些结构功能，隔爆型电力液压推动器的基本结构功能要求包括：转矩调节功能、退刀调整功能、退刀等同功能、跟车功能、紧固件防松功能等。　　先进的结构功能要求是：手动缓解功能和各种极限显示功能，当隔爆型电力液压推动器处于缓解状态时，制动片摩擦片的制动盖与制动轮（制动盘）的制动盖之间的平均气隙称为制动片缩进。垫的距离越大，散热效果越好。然而，工作行程越大，动作时间越长，驱动装置的动态系数（冲击）越大。　　相反，情况恰恰相反。一般来说，瓷砖收进值的确定有相关标准。这是由于隔爆型电力液压推动器处于缓解状态时，要求两侧瓦片的后退距离基本相等，即所谓的等后退距离。由于机构的原因，如果没有有效的退刀平衡装置，两侧的退刀距离将不相等，甚至有一侧会浮在运行中的制动轮（制动盘）上，使制动轮（制动盘）表面和摩擦片的温度急剧升高，从而对它们造成严重损害。　　因此，要求两侧后退距离基本相等，退刀均压装置的主要类型及其特点有顶丝式、弹簧式、杠杆联锁式三种，通过限 制位置达到同样的目的。该装置结构简单，成本低，但也有许多缺点。如果限位难以准确，等位移效果很差甚至失效，随着垫片的磨损和退刀距离的增加，必须在调整退刀台后重新调整极限位置，这非常麻烦。　　并阻隔爆型电力液压推动器两个制动臂不能同步摆动，在释放和关闭过程中等效对称，产生运动冲击甚至高频振动，另一种是通过反作用力限 制达到同等目的。该装置结构简单，成本低。调整退刀距离后，无需重新调整极限反力，均衡效果优于螺旋千斤顶式。　　主要缺点是由于弹簧是一种柔性器件，在外力（如振动）的干扰下容易产生振荡，均衡效果不稳定。反作用力越小，稳定性越差。此外，反作用力会抵消制动器的释放驱动力，因此不宜过大。　　杠杆联锁式是通过联锁消除冗余自由度，达到同等目的。这种器件结构复杂，成本高，但均衡效果好。在使用过程中，调整后的收进距离无需调整，能保证两个制动臂在缓解和闭合过程中同步、匀速、对称摆动。这是一种非常合理的自动偏移均衡装置。

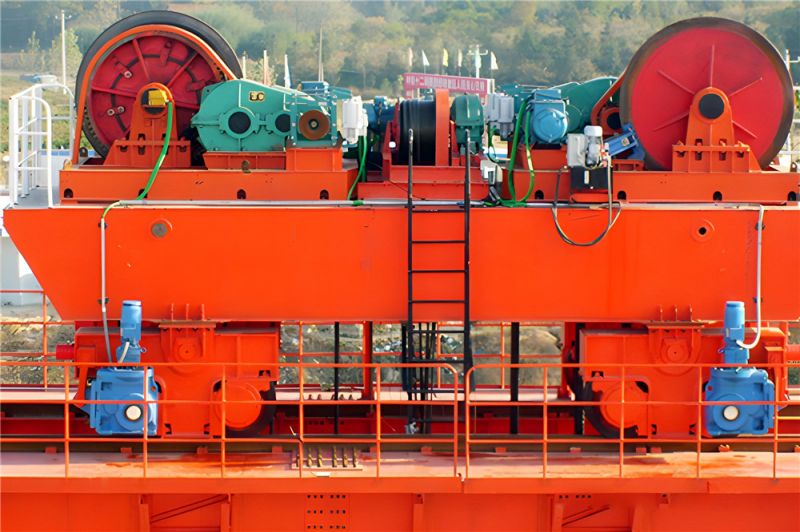

　　制动器是具有使运动部件(或运动机械)减速、停止或保持停止状态等功能的装置。是使机械中的运动件停止或减速的机械零件。俗称刹车、闸。制动器主要由制架、制动件和操纵装置等组成。有些制动器还装有制动件间隙的自动调整装置。为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备(如矿井提升机、电梯等)则应装在靠近设备工作部分的低速轴上。

　　“n”型电机的防爆原理及设计理念　　1“n”型电机的防爆原理　　这种型式的防爆电机，在正常运行时和规定的一些异常条件下，不能点燃周围爆炸性气体环境。所谓 “正常运行和规定的一些异常条件下”是指电机的电气性能和机械性能符合设计规范要求，并在制造商规定的范围内使用。　　“n”型电机是一种用于地面工厂2区危险场所的防爆电机。对于2区爆炸危险场所，是指不太可能产生爆炸性气体混合物，即使产生也只能短时存在的场所。另外，对于“n”型电机，正如前面所述，是一种正常运行时不会产生火花,也不太可能产生引起点燃故障的电机。　　综合起来看，一是场所不太可能出现危险， 二是电机不太可能形成点燃源,两者同时发生并相遇的机会就很小，这就容易达到我们所能接受的安全水平。为了有一个定量的概念，我们就两者相遇概率作一个粗略的估算。根据德国、日本、澳大利亚等国的有关资料介绍，在2区爆炸危险场所中，每年出现爆炸性混合物的时间不大于10h(一年按8000h计)，亦即爆 炸性混合物出现的概率为1/800；假设电机每小时起动1次,每次需2s,则lh内可能产生火花的概率为 1*2/3600=1/1800。两者相遇的概率为(1/800)*(1/1800)=7*10-7,可见相遇概率极小,达到我们所能接受的安全水平。这就是“n”型电机用于2区爆炸危险场所的原因。　　2“n”型电机的设计要点　　无火花型电机的设计与增安型电机相比，除对绝缘介电强度试验电压、tE时间不像增安型电机那样做出专门规定外,其他方面与增安型电机的设计要求一样。根据国外资料报道,大型组合结构的无火花型电机曾因电机的杂散磁场产生的环流电流经过机壳上下 对接部分的接缝处时产生的电火花引燃周围爆炸性混合物。　　1985年末在英国近海钻探船上发生过两起因此种原因而引起的爆炸事故，由于这两起爆炸事故引起了重视，经过研究提出了一些防护措施。这些措施包括加强紧固防止松动;在未焊接在一起的相邻金属件之间加金属片，以便提供连续的通路;螺栓等紧固件的尺寸和数量必须合适,使之能承受环流而防止出现 过高的表面温度;采用金属片的地方,安装用的凸台应焊在板上使接触电阻减至小;一定要采取措施防止 紧固件逐渐松动;金属片应跨接电流通路中各个接缝; 金属片应对称布置;在轴承室及附近配金属片时，一定要避免造成轴承绝缘短路。　　“e”型电机与“n”型电机的差异　　前面已将“e”型电机和“n”型电机的防爆原理及设计要点做了详细介绍，总结出几种防爆电机的主要差异：　　(1)绝缘介电强度试验电压:增安型电机比无火花型电机要求的高。(2)导线绕组温升:增安型电机有tE时间要求。(3)使用环境:增安型电机可以用在1区危险场所(这里指的是低压电机，额定电压660V以下)；无火花型电机只能用在2区危险场所。　　随着石油、化工、煤炭、冶金等工业的迅速发展,防止事故爆炸的发生已成为十分突出的问题。为了解决这个问题就需要我们采取的预防措施合理、可靠、经济。首先了解爆炸性气体环境危险区域，环境中出现的爆炸性气体的类型、温度组别,在相应的区域和爆炸性气体环境中使用哪种防爆型式的电气设备是安全可靠的，只有这样才能有的放矢，设计、生产出即安全可靠又经济实用的防爆电气设备

　　防爆增安型电机即防爆领域简称的“e”型电机(这里指低压电机，额定电压660V以下)；防爆无火花型电机简称“n”型电机。在多年的防爆审查、检验中发现有很多制造、使用单位对两种防爆电机的防爆原理不是很了解，有的使用单位竟将防爆无火花电机当作防爆增安型电机用在防爆1区危险场所造成了非常严重的不安全隐患。下面就将两种防爆电机的防爆原理、设计要点、检验方法及两者的差异详细介绍一下。　　术语和定义　　1“e”型防爆　　电气设备的一种防爆型式，即对电气设备采取一些附加措施,以提高其安全程度,防止在正常运行或规定的异常条件下产生危险温度、电弧和火花的可能性。　　2tE时间　　交流转子或定子绕组在高环境温度下达到额定运行温度后,从开始通过启动电流IA时起直至温度上升到极限温度所需的时间(单位:s)?。　　3启动电流比IA/IN　　IA/IN初始启动电流IA与额定电流IN之比。　　4“n”型防爆　　电气设备的一种防爆型式，这种型式的电气设备， 在正常运行时和本部规定的一些异常条件下,不能点燃周围爆炸性气体环境。　　“e”型电机的防爆原理及设计要点　　1“e”型电机的防爆原理　　对于在正常运行时不产生电弧、火花和危险高温的电机,如果在其结构上再采取一些机械的、电气的和热的附加保护措施，尽力使电机在正常运行或认可的过载条件下不发生电弧、火花和过热现象，就可进一步提高设备的安全性和可靠性。因此这种电机在正常运行时就没有引燃源，而可用于爆炸危险环境。这就是增安型电机的防爆原理,同时也是它的名称的来源。　　2“e”型电机的设计要点　　2.1电气方面的要求　　（1）加强绕组绝缘介电强度，绕组匝间、相间和对机壳的绝缘介电强度要在普通电机的试验电压基础上提高10%　　(2)绕组导线须采用规定的至少包覆两层绝缘，只有瓷釉可以是一层绝缘漆包线,而且导线公称直径不得小于0. 25mm。　　(3)绕组应采用沉浸法、滴注法或真空加压法浸渍,要保证导线之间空隙填实。采用含有溶剂的浸渍剂时必须至少进行两次浸渍和干燥过程。　　(4)固体绝缘材料应采用吸潮性小、耐电弧性能好、不燃或难燃的材料,而且在高于电机连续运行温度至少20℃下(但不低于80℃)仍具有良好的机械性能。　　(5)不同电位的导电零件之间的电器间隙和爬电距离大于普通电机的规定值，应符合GB3836. 3 -2010?的规定要求。　　2.2机械方面的要求　　(1)引入电缆或导线的连接要保证导线连接牢固、防止松动、拧转(如采用弹簧垫圈)接线端子能承受连接件扭转试验;使用铝导线时，采用铜铝过度接头。　　(2)内部导线避免直接采用锡铝焊料焊接，必须先用机械连接后再用锡焊;或采用银焊、铜焊或挤压连接。　　(3)转子导条和端环不是压铸成一体时，应采用硬钎焊或熔焊;为防止启动时导条和转子铁芯之间产生火花，可采用压力铸铝法或对单根导条采用附加槽衬、加槽楔等嵌紧措施。　　(4)增大电机定、转子间的气隙，以减少转子扫膛的可能性。按GB3836.3 -2010中规定小径向单边气隙定子和转子之间的小径向单边气隙(mm)在旋转电机静止时，不应小于下列公式计算的值:小径向气隙,单位:mm。　　式中:。D一转子直径，单位:mm,其在小径向气 隙公式中的小值取75,大值取750?；n一大额定转速r/min,小值取1000 ；r一按下列公式计算,小值取1.0。　　(5)电机中绝缘带电部件的外壳防护等级不低于?IP44?；裸露带电部件的外壳防护等级(如接线盒)不低于IP54的要求。如安装在清洁室内并有专人经常检查的电机,外壳防护等级允许降低要求，但接线盒和裸露带电部件除外。　　(6)电机风扇、风扇罩、隔板须有足够机械强度， 保证可靠固定,并且相互间距符合规定要求,不得相互 碰撞或摩擦而产生火花。考虑设计公差，内、外风扇、 风扇罩、通风孔挡板和它们的紧固件之间的距离应至 少为风扇大直径的1/100,但不必大于5mm。在任 何情况下，该间距不应小于1mm。如果为控制尺寸的同心度和尺寸的稳定性,有关零件经机加工后，间隙可 减少至1mm。　　(7)电缆引入口要密封严密，并须防止电缆受力拔脱。　　2.?热(温度)方面的要求　　(1)电机中凡可能与爆炸性混合物接触的零部件表面的极限温度不得超过规定值。　　(2)增安型电机正常运行时绝缘绕组的允许温升，应比相应的普通电机的允许温升降低不少于 10℃，这样一方面提高其安全程度，同时延长绕组寿命。　　(3)增安型电机转子在堵转时间tE内，电机绝缘 绕组的极限温度不得超过规定值。tE时间一般可以通过试验确定，对于大于75kW的电机，允许用计算法求得。　　电动机堵转时，定子绕组的温升△θ，与时间t的比可按下列公式计算：　　式中:j是启动电流密度，单位A/mm2 ；　　a是常数, (对铜绕组,a=0.0065)　　如果采用电流保护装置防止超过极限温度, tE时间的长短应当电机被堵转时，电流保护装置能够在tE时间结束之前使电机断开电源。通常,如果电动机的tE时间大于图中作为启动电流比IA/IN函数关系确定的tE时间小值，则这些可满足上述要求。如果电动机的tE时间小于图中的规定值,则采用合适的过载保护装置并通过试验证明其功能有效后才允许使用。此装置须在电动机铭牌上注明。　　tE值一般应大于10s,同时还要求tE时间应不小于转子堵转时过电流延时保护装置切断电机电源所需的时间。　　在确定tE时间中，要注意定子绕组的tE1时间和转子绕组的tE2时间是不同的，应取其中较小值作为电机的tE时间。　　图1电动机tE时间小值与启动电流比IA/IN的关系　　tE值和启动电流比IA/IN均应在铭牌上标明，以便用户选用保护装置。　　采用过电流延时保护装置的电机一般只允许用于轻载启动和不频繁启动的连续工作状态。对于启动困难(即启动时间超过1.7倍tE)或频繁启动的电机，须采用特殊保护装置。

　　断绳抓捕器将皮带断裂或沿倾斜方向滑动的挡块产生的摩擦力用作驱动源。沿着磁带的任何随机断裂的皮带都可以有效地抓住磁带的上部和下部较重的空白部分。断绳抓捕器防止由此造成的重大经济损失和人身事故。它由上，下断皮带捕获部分组成。它主要利用离心棘爪的非接触式磨损来触发惰轮，采用制动梁打开摆动机构来摆脱重载货物的影响，并采用四个传动机构和死点锁定装置。连杆机构，以及各种偏心滚子和圆柱滚子。断绳抓捕器在正常工作中，它具有使用辊子的功能和防止偏差的功能。断绳抓捕器可广泛用于矿山，港口，码头和发电厂的普通且功能强大的偏置皮带输送机。　　断绳抓捕器工作原理　　正常情况下，断绳抓捕器可用作惰轮。当皮带断裂或逆止器发生故障时，皮带输送机的皮带断裂或失控后，皮带会迅速滑落下来的沉重，空空的胶带部分突然滑落，直到被卡住为止。为避免磁带滑动造成的冲击，该产品具有防止偏差的功能，也可以用作盒带设备。　　断绳抓捕器使用范围　　破碎的断绳抓捕器主要适用于向上运输的皮带输送机。特别适用于大倾角，重载，长距离上坡的普通或强力皮带输送机。　　可选的：　　电控报警装置　　用于设备的紧急关机，以保护人员或设备的安全。　　正常情况下，断绳抓捕器将用作辊子。当皮带断裂或逆止器发生故障时，它可以迅速抓住皮带输送机的皮带。电气警报装置发出警报信号，使传送带紧急停止并同时将其发送到中心控制室以制定紧急计划。

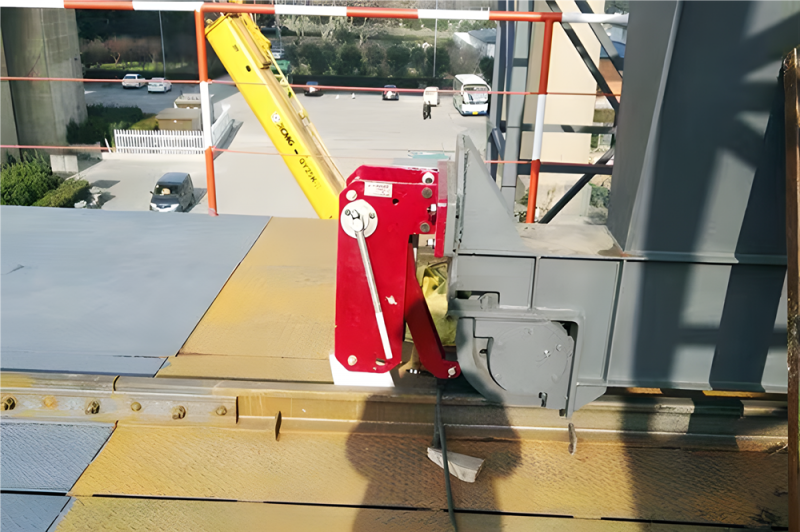

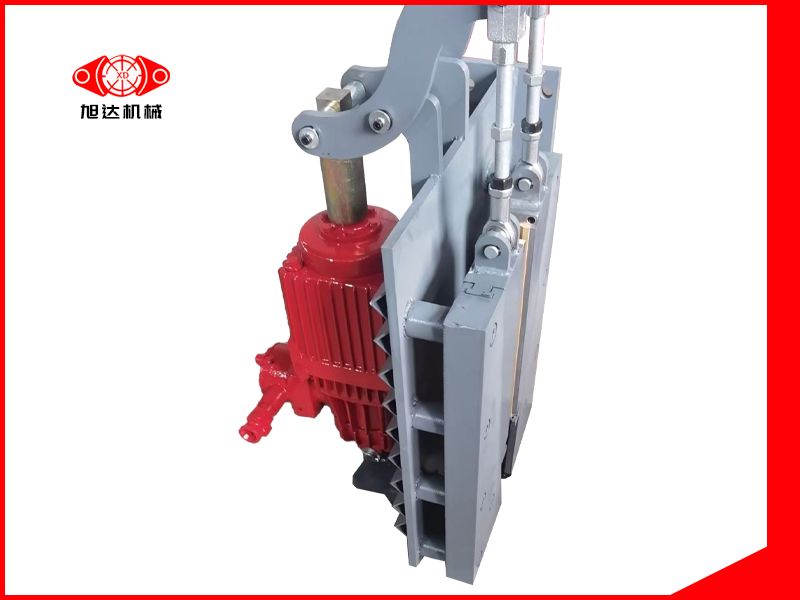

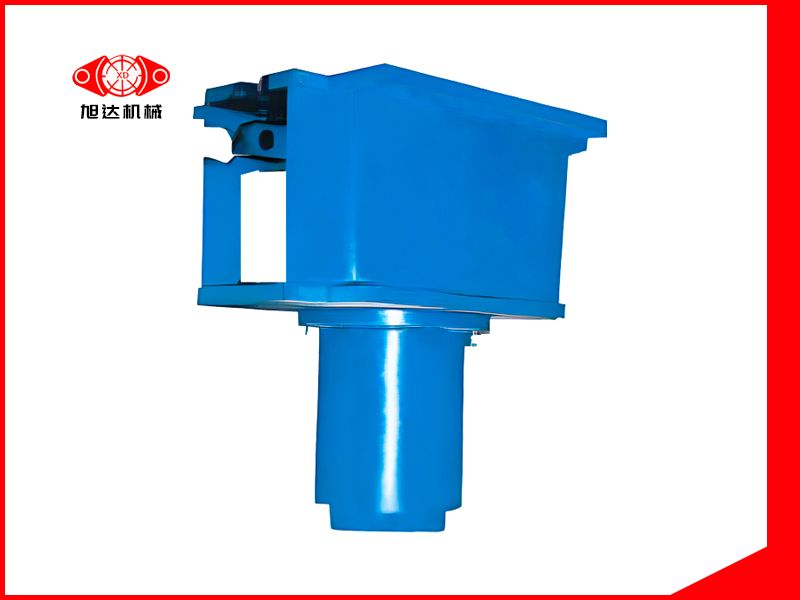

　　电力液压防风铁楔制动器是一种根据港口起重机械的要求，而研制开发出来的新型的关键机械基础件制动器产品。电力液压防风铁楔制动器是在消化和吸收了国内外先进技术的基础上，然后再进行结构创新，设计以及创新的起重机工作状态的防风装置。　　它在通电的时候，电力液压推动器动作起来，它推动推杆迅速升起，而且能过通过杠杆和传动机构将铁楔提起，这样就会使起重机正常工作;而且当断电的时候，推动器的推杆就会在弹簧力的作用下，通过杠杆将铁楔放置在道轨上，并且在暴风突起情况下能将车轮楔死，这样就能起安全保护作用。 电力液压防风铁楔制动器采用的是电力液压推动器以及杠杆、连杆机构来实现动作要求，而且它有结构合理，动作可靠的优点，并且采用的是合理形状的铁楔以及高强度、高硬度的摩擦块，这样就会保证整机的防风能力，拥有很强的防风能力。　　电力液压防风铁楔制动器的制动器装有自润滑轴承，而且它的磨擦块一致采用的是卡装式连接，所以它更换起来非常方便，传动效率也很高。同时它还设有手动释放装置，操作起来也很方便。　　目前市面上的电力液压防风铁楔制动器技术成熟，性能稳定，已经能达到批量生产的要求了。而且目前生产的电力液压防风铁楔制动器的推动器，是以设计独特的连杆作为传动机构，以耐磨的磨擦块作为工作元件，所以它能有效的防止露天起重机在大风突袭下的移动、倾覆等灾难性事故。　　这种制动器使用安全，可靠性强，同时它也是高新技术产品类中的关键机械基础件。 这种制动器的开发，及时的填补了国内空白，目前也已经被广泛的应用在港口、码头、铁路等露天使用的龙门起重机、装卸机、门座起重机等有轨的起重机工作状态的防风装置。而是用它的人的反馈都很好。

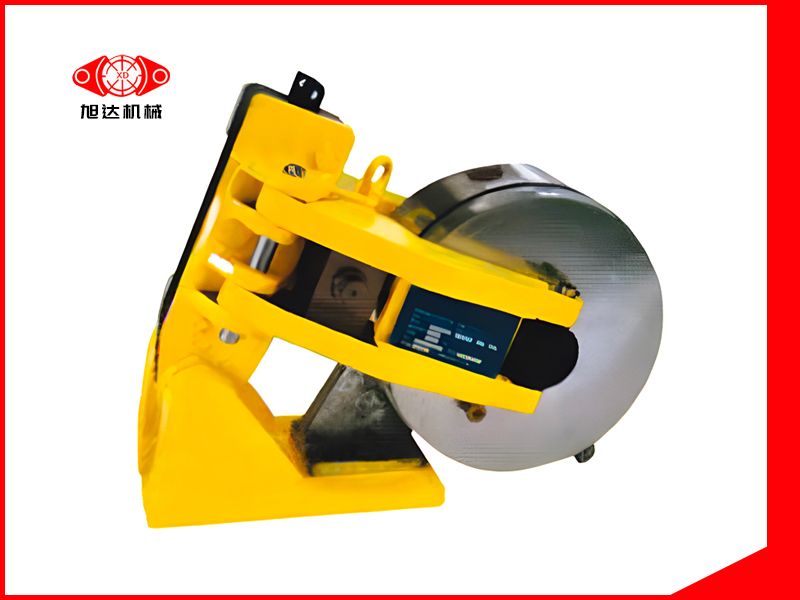

　　电力液压防风铁楔制动器被广泛的应用在室外中型、重型起重机械工作状态下的防风制动及非工作状态下辅助制动。电力液压防风铁楔制动器一般作用在被动车轮上然后进行直接制动，这样就能够有效的防止制动车轮在风力作用下产生滚动位移。　　结构上采用弹簧上闸，液压松闸，有很多的优点。　　它主要被应用在码头、料场等中重型设备上，因为它能够提供安全锚定功能。 电力液压防风铁楔制动器在制造的时候，所有销轴都采用的是优质的不锈钢，同时它的所有铰点都安装了自润滑套。电力液压防风铁楔制动器安装的粉末冶金摩擦片，不仅耐磨而且耐高温，同时摩擦系数也很稳定。如果使用的是高质量碟簧的话就能让它的使用寿命大于两百万次。油缸也增加了窥视镜，这样就更加方便观察碟簧工作情况，而且一旦有漏油就能及时发现。　　它采用的是标配节流阀，所以它的上闸速度可以调节，同时手动调节松闸间隙也很方便和快捷。电力液压防风铁楔制动器主要被应用在港口、码头、铁路等露天工作的龙门起重机、门式起重机、装卸桥等的各种有轨起重机在工作状态下的防风制动。有时也可以与锚定装置、防风拉索等共同作用，能够在起重机非工作状态下的起到安全防风制动的措施。　　电力液压防风铁楔制动器的制动液在补充添加以及更换的时候必须要严格按照原车规定型号的制动液进行加注。如果必须需要更换另一种型号的制动液时就必须要先鉴别原用和新用制动液的品位，这样才能确定是否需更换耐油橡胶密封件。之后，在更换制动液前一定要将原车制动系统中的制动液放干净，并且用酒精清洗干净后，才能再换注新的制动液。所以我们必须要防止不同型号的制动液混合注入制动系统内使用，只有这样才能防制动器失效。

　　要知道如何选择制动器的类型，首先要了解制动器的类型。　　轮边制动器厂家来告诉你制动器的类型　　轮边制动器厂家：制动器的类别　　①摩擦型制动器。通过制动部件和运动部件之间的摩擦进行制动。　　②非摩擦型制动器。制动器的主要结构形式有磁粉制动器(利用磁粉磁化产生的剪切力制动)、磁涡流制动器(通过调节励磁电流来调节制动力矩)和水涡流制动器，等等。　　轮边制动器厂家：根据制动器的结构形式，可分为　　可分为外块式制动器，内蹄式制动器，带式制动器，盘式液压制动器，等。　　轮边制动器厂家：根据制动器的工作状态，可分为　　也可分为常闭制动器(始终处于紧制动状态，需要外力才能释放制动)和常开制动器(始终处于松制动状态，需要外力才能制动)。　　轮边制动器厂家：按控制方式可分为　　也可分为制动器由人力、液压、气压、电磁力操作。　　轮边制动器厂家：根据制动系统的功能，可分为　　制动系统可分为行车制动系统、驻车制动系统、紧急制动系统和辅助制动系统。在上述制动系统中，行车制动系统和驻车制动系统是每辆汽车必不可少的。　　轮边制动器厂家：根据制动能量的传递方式，可分为　　制动系统可分为机械式、液压式、气动式和电磁式。同时，两种具有能量传递的制动系统称为组合制动系统。　　轮边制动器厂家：制动器的注意事项　　1.当完全没有水分或油分等级时，请使用电磁制动器如果摩擦部位沾有水分或油类分级物质，摩擦扭矩会大大降低，制动灵敏度会变差。为了避免在使用中出现这些情况，请加一个盖子。　　2.在有灰尘的地方使用时，请将所有制动器放入盒子中。60KGM以下的电磁制动器可以是垂直的，甚至可以使用更高的型号。　　3.制动器的长轴尺寸请使用JIS0401 H6或JS6的规格。请使用JIS B1301-1959中规定的键之一安装轴。　　4.考虑热膨胀等因素，请选择0.2 mm以下的安装轴推力。　　5.安装过程中，请用机械方式将吸入间隙调整到规定值的±20%以内。　　6.请保持支架轻便，不要使用制动器轴承承受过大压力。　　7.对于用于装配的螺钉，请使用弹簧金属片和粘合剂，以防止松动。　　8.在使用机械侧的框架来维护引线时，还需要使用端子板来确保连接。

　　轴承游隙和配置的选择是电机设计中极为重要的一环，不清楚轴承的性能而选择的方案，很可能是一种失败的设计。不同的运行工况，对于轴承的要求会有所不同，Ms.参认为有必要对轴承方面的知识进行一些学习和探讨。　　深沟球轴承各种游隙之间的关系轴承工作游隙计算按式（1） ，轴承工作游隙的选定,从理论上讲,在轴承平稳运转状态下，略带点负工作游隙时，轴承使用寿命长。 △=△0-Δfi-δf0-δt+δw …………………（1）式（1）中：△0——原始游隙 Δfi——内圈与轴配合引起的游隙减小量 δf0——外圈与外壳配合引起的游隙减小量 δt——由内外圈温差引起的游隙减小量 δw——由载荷引起的游隙增加量 关于轴承润滑脂轴承润滑的目的是以一层薄的油膜将滚动体和滚动面分开，运转时在滚动面形成均匀的润滑油膜，从而减少轴承内部摩擦及和每个元件磨损，防止烧结。良好的润滑是轴承工作的必要条件，分析轴承损坏的原因表明，40﹪左右的轴承损坏都与润滑不良有关。润滑的方法，分为脂润滑和油润滑。

　　电动机三相电流不平衡的原因及处理方法　　一、三相电流不平衡，会使电动机的损耗增大，发热加重，应该加以避免。　　二、三相电流不平衡，首先应检查三相电源电压是否平衡。三相电流不平衡度为电压不平衡度的4--7倍。如电压不平衡度为3.5%时，电流不平衡度为12%-25%。据统计，3.5%的不平衡度电压会使电动机的损耗增加约20%。　　三、造成电动机三相电流不平衡的原因及处理方法。　　1、三相电源电压不平衡：　　检查电源电压，找出电压不平衡的原因，如三根导线截面积不相同，导线连接头的接触电阻过大，闸刀开关、熔断器等处导线连 接不良，变压器三相负荷严重不平衡，中性线 断路，变压器电压分接开关有故障等，并加以消除，若确实是供电电压质量问题，则电动机只能降容使用。　　2、修理时将各相绕组首尾端或 绕组中部分线圈接反；　　3、修理时各相绕组匝数或线径不同。　　4、绕组匝间短路或接地。　　5、多路并联绕组个别支路断线

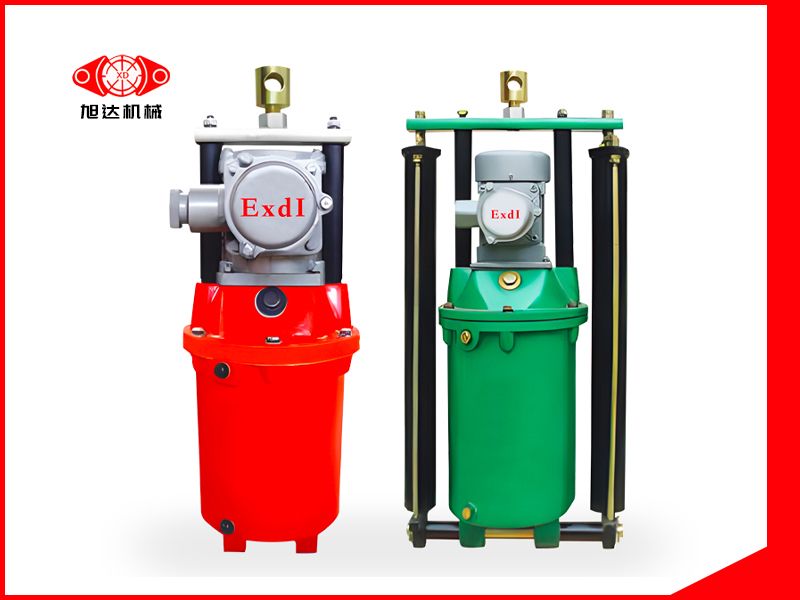

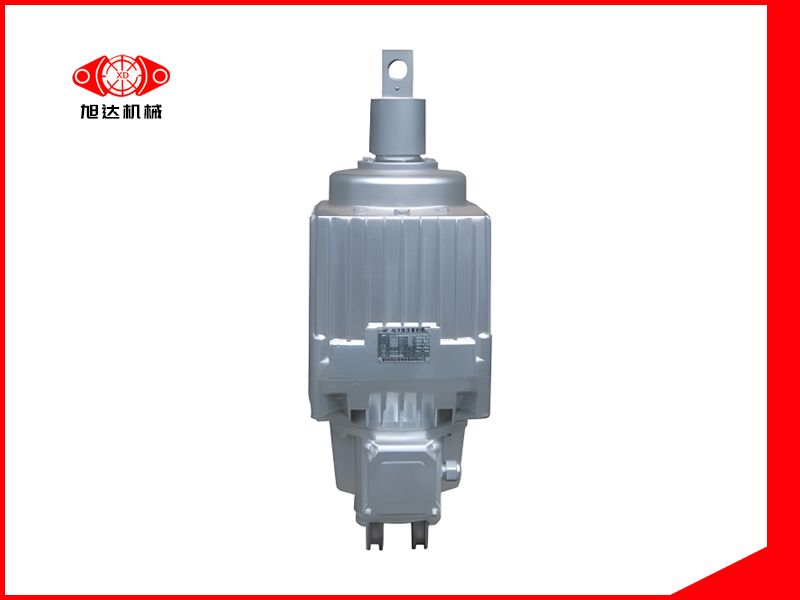

　　焦作防爆推动器的主要性能通常由设计决定。制动力矩越大，稳定性越好。制动力矩与机构规格、驱动功率、工作特性、工作系统有着对应的匹配关系。　　焦作防爆推动器的动作时间是一个繁重而艰巨的性能参数，它反映了制动器的技术水平，包括闭合时间和释放时间。动作时间主要取决于制动器的驱动装置和控制方法。比如焦作防爆推动器的升降机构，动作时间要快，但不能越快越好，因为对机构的冲击更快。一般来说，0.15-0.25秒的范围比较合理。　　对于焦作防爆推动器、旋转机构和带式输送机的操作机构，为了避免较大的冲击，不应进行得太快，甚至需要延迟。同时，摩擦性能也是反映制动技术水平的一个重要方面，包括摩擦系数、磨损率、耐热性和热稳定性。摩擦系数不是越宽越好，而是越稳定越好。　　防爆电器通常工作在爆炸危险的环境中，因此，它们应履行普通电器的电气功能。在采取一定的安全技术措施后，应保证其在某些爆炸危险场所的安全供电、用电、通信、检测和控制。　　焦作防爆推动器拥有便携式、本质安全型仪器仪表的外壳，有时采用塑料外壳，有时采用金属外壳。选用塑料套管时，其表面电阻不应超过1109，以保证塑料套管在正常运行过程中不积累危险的静电。塑料外壳应进行冲击试验和热稳定性试验。　　正常运行时有火花、电弧或危险温度的电气设备，功率大于250瓦或电流大于5 A的一类电气设备，应通过接线盒与设备主体电气连接，接线盒是专门用于连接电缆或电线与电气设备的部件。　　此外，对于焦作防爆推动器，应在其外壳的明显位置设置长久性防爆通用标志和安全标志。　　针对一些地方煤矿电机违规运行的情况，我们研制了额定电压380伏、额定电流40安的QF40小型焦作防爆推动器。外壳设计分为主腔和接线腔。外壳是3毫米厚的钢板。隔爆接头的尺寸和加工精度符合GB3836.2的要求，外壳外形尺寸为437 mm308 mm，外壳防护等级为IP54。外壳前有铭牌，铭牌右上角有Ex标志和防爆标志D   (150)。此外，铭牌上还标有名称、型号、额定电压、额定电流、防爆合格证号、安全标志、出厂编号和制造日期等。　　综上所述，由于焦作防爆推动器工作环境恶劣，温差大，湿度大，存在受力冲击、移动、坠落的可能，存在含煤尘、瓦斯的可能。因此，焦作防爆推动器从设计、试制、检验到运行都有其特殊的要求。因此，我们研制的焦作防爆推动器要满足这些特殊要求，才能在安全生产中发挥作用。

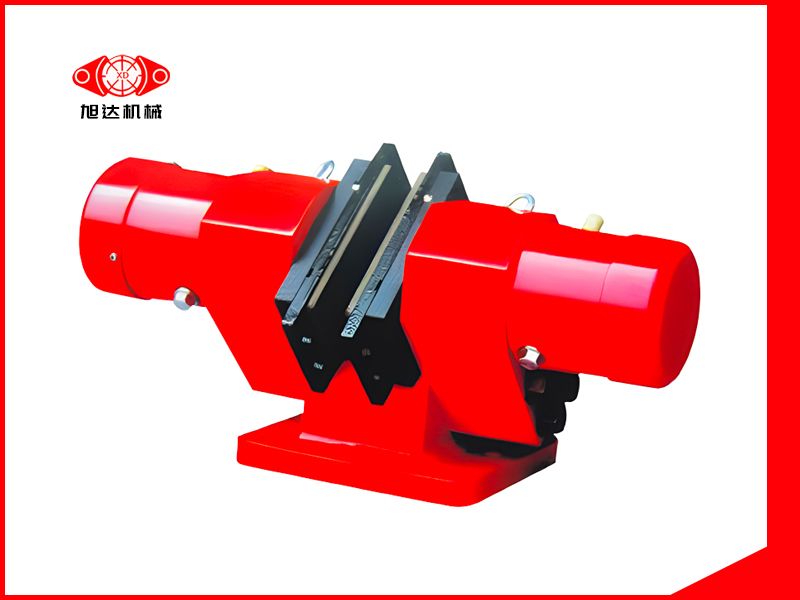

　　焦作防爆制动器厂家的防爆制动器的主要性能通常由设计决定。 制动力矩越大，稳定性越好。 制动力矩与机构规格、机构驱动功率、机构工作特性和工作系统有相应的匹配关系。　　焦作防爆制动器厂家的防爆制动器动作时间是一个繁重而艰巨的性能参数，它反映了制动器的技术水平，包括合闸（又称合闸）时间和释放（又称分闸）时间。 动作时间主要取决于制动器的驱动装置和控制方法。 动作时间是快还是慢？ 这应该根据哪个组织及其需要来确定。 比如防爆制动升降机构，动作时间要快，但不能越快越好，因为对机构的冲击比较快。 一般来说，0.15-0.25秒的范围比较合理。　　对于防爆制动操作机构、旋转机构和皮带输送机，为避免产生较大的冲击，不宜过快进行，甚至需要延迟。 同时，摩擦性能也是反映焦作防爆制动器厂家制动技术水平的一个重要方面，包括摩擦系数、磨损率、耐热性和热稳定性。 摩擦系数不是越宽越好，而是越稳定越好。　　焦作防爆制动器厂家的防爆制动器的摩擦系数一般为0.3-0.4，传动效率直接影响制动器的灵敏度。 传输效率越低，低于0.7时，可能会产生干扰。 焦作防爆制动器厂家的防爆制动器刹车的传动效率通常要求高于0.85，而我们的刹车的传动效率在0.9左右。　　焦作防爆制动器厂家的防爆制动器关闭时，刹车片表面与刹车轮表面会自动保持均匀贴合，正常释放刹车时，刹车片刹车盖的任何部分都不会接触到刹车片。 刹车踏板  。 防爆制动器的表面。 运动部件的作用是跟随位置。 衬套从动件的作用是使制动盖的压力分布均匀，上下冷却气隙基本相等。　　一般防爆制动器提供的额定制动力矩为较大制动力矩，用户在使用过程中可根据需要减小：另外，由于垫圈的磨损，制动器的回缩距离会增加 ，弹簧的工作长度也会增加。 会增加，制动力矩也会增减，退出调整后需要调整力矩。 因此，焦作防爆制动器厂家的制动器应该具有扭矩和后退距离的调节功能。　　焦作防爆制动器厂家告诉你防爆制动器非常重要，一定要使用好。

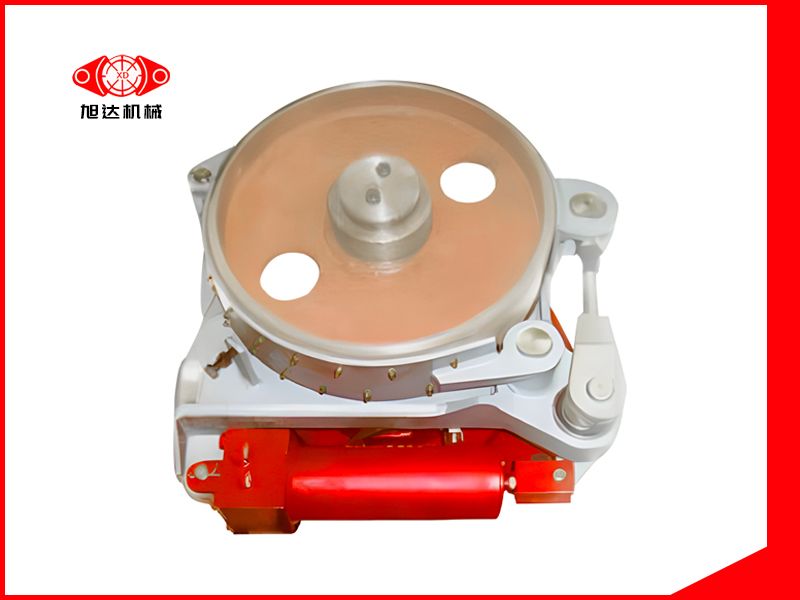

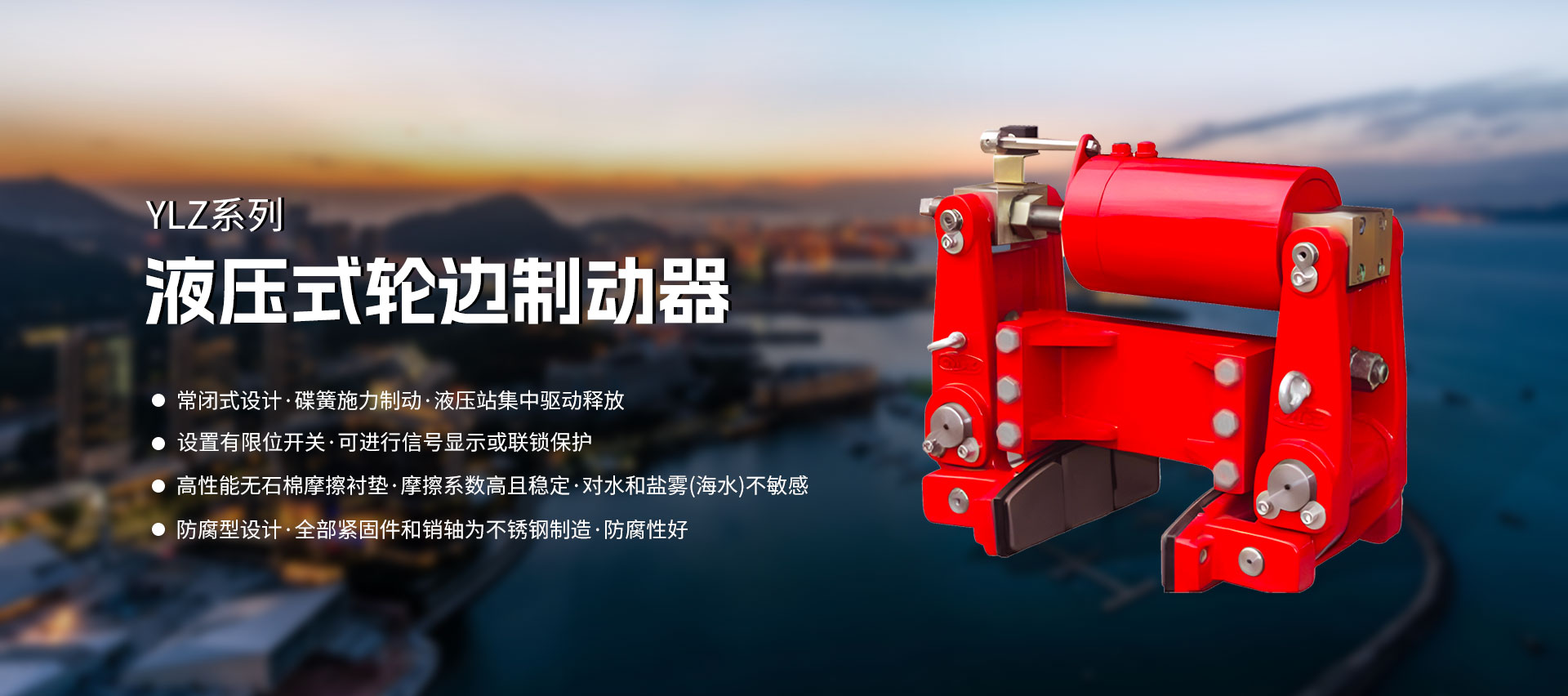

　　目前，矿井已从绞车发展为架空索道，需要矿用轮边制动器。 煤矿井下架空索道的结构原理是在驱动轮、滑轮、滑轮和回旋处安装钢丝绳。 驱动装置经张紧装置张紧后输出动力，可保护我们的平安。 带动驱动轮和钢丝绳运行，实现矿机输送原理。　　矿用轮边制动器采用地下架空索道运送矿工，可缩短矿工上下井道的行程时间，减少矿工的体力消耗。 由于其特殊的结构，其平安性能要求非常严格。 然而，现有的制动器大多具有结构复杂、成本高等缺点。　　矿用轮边制动器实用新型的目的是提供一种结构简单、成本低廉的平安制动装置，专为矿山载人猴车的故障保护而设计。 为达到上述目的，本实用新型采用了如下技术方案：一种车轮制动器，包括支架，支架前部水平设置有两个制动臂和制动片，两个制动臂分别与支架相连。 支架和橡胶接触头位于制动器的中间臂。　　两个制动臂之间的后部有一个连接板。 连接板也与支架对齐。 连接板与支架连接。 支架校准点的上下部分分别与连接件连接。 两个制动臂的后部分别与零件连接，连接板的后部与电源连接。　　连接件为调整螺栓，通过销轴校准并与制动臂连接。 矿用轮边制动器销轴端面上设有螺栓槽，预埋调节螺栓的螺纹端调节螺母安装在调节螺栓伸出螺栓槽外的部分。 连接板与支架之间的校准点位于连接板的前端。 电源为一端带有推杆的推杆。 推杆连接在连接板的后端，两个方向垂直。 推杆的另一端粘在支架上。　　弹簧螺钉前端粘在连接板中间，后部套在弹性黄管内，弹簧一端与弹簧管固定连接，另一端与弹簧固定连接 螺丝，弹簧管后端粘在支架上。 矿用轮边制动器支架包括平行固定在一起的板座和底座。 连接板和两个制动臂与底座对齐并设置在板底座和底座之间，弹簧管、推杆和板位于地板上。 使用时，推动器推动矿用轮边制动器是高空客车运行过程中的终端制动装置。 轮边制动器由自动复位油缸组成。 在某些情况下，油缸打开刹车块的力量是油缸的两倍以上。 用于矿用轮边制动器的轮边制动器具有优良的性能和优点。 严格按照国家标准执行生产。 液压站带动蝶形弹簧释放，限位开关设置联锁保护。　　且矿用轮边制动器无石棉摩擦片性能稳定，安装结构新颖独特，更换方便； 摩擦系数大于0.5；  采用连杆结构，保证松开刹车时摩擦片平面与车轮端面的间隙。   防腐设计，所有紧固件和销钉均采用不锈钢制造。 使用条件如下： 环境温度：-20℃-50℃。

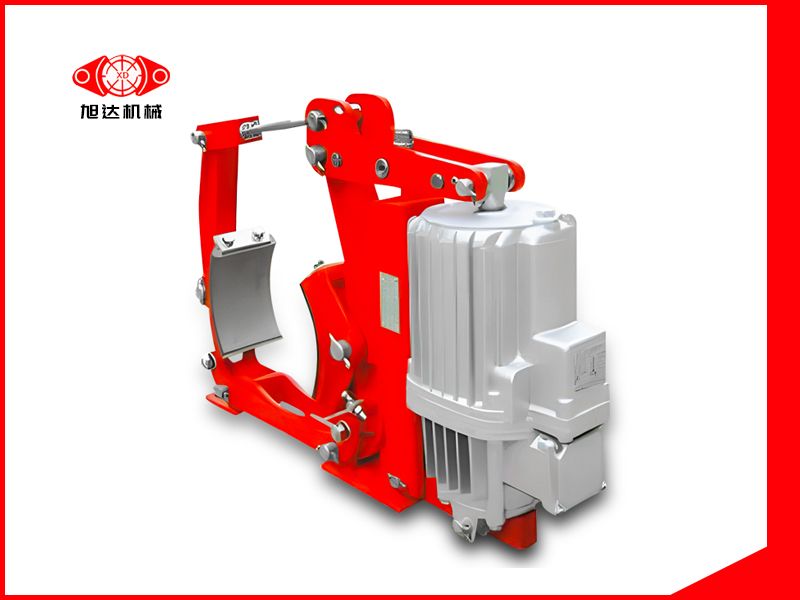

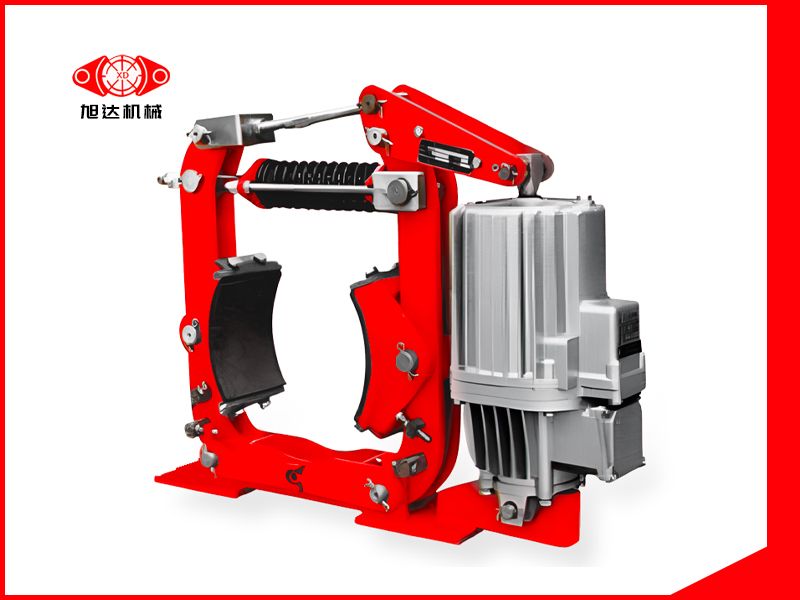

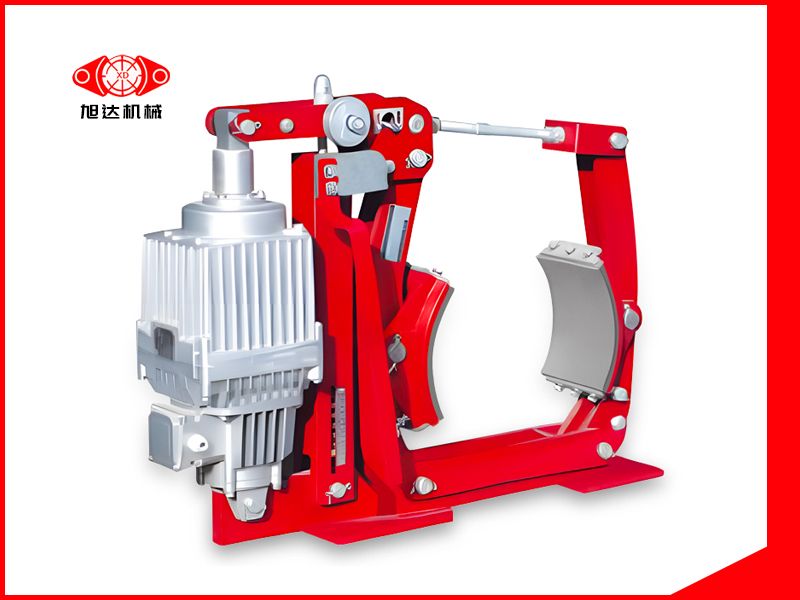

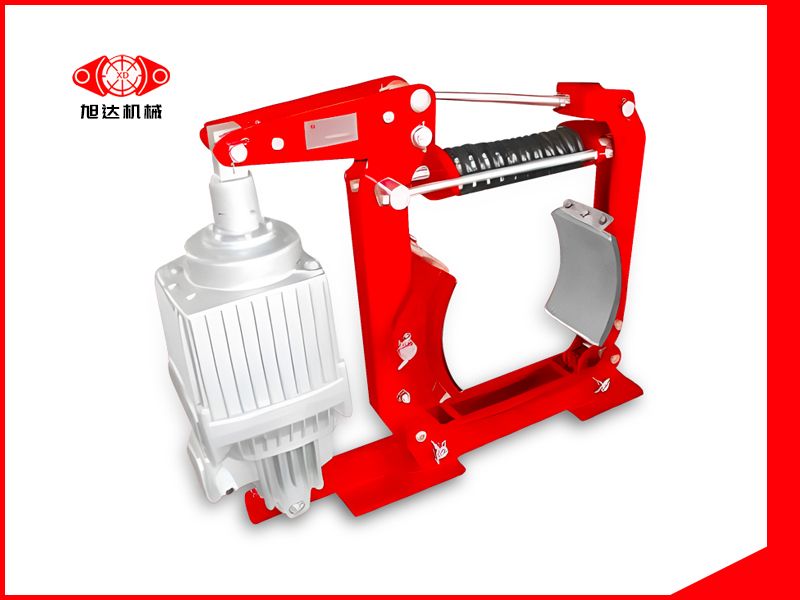

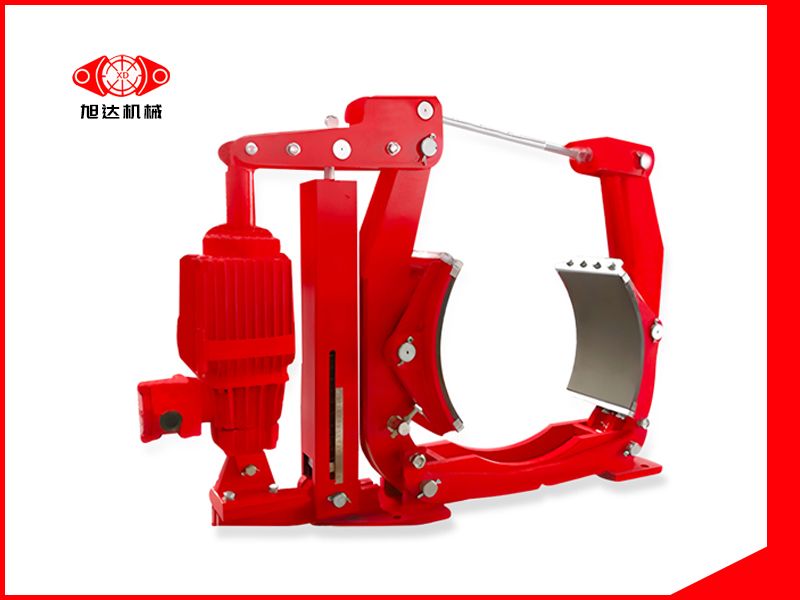

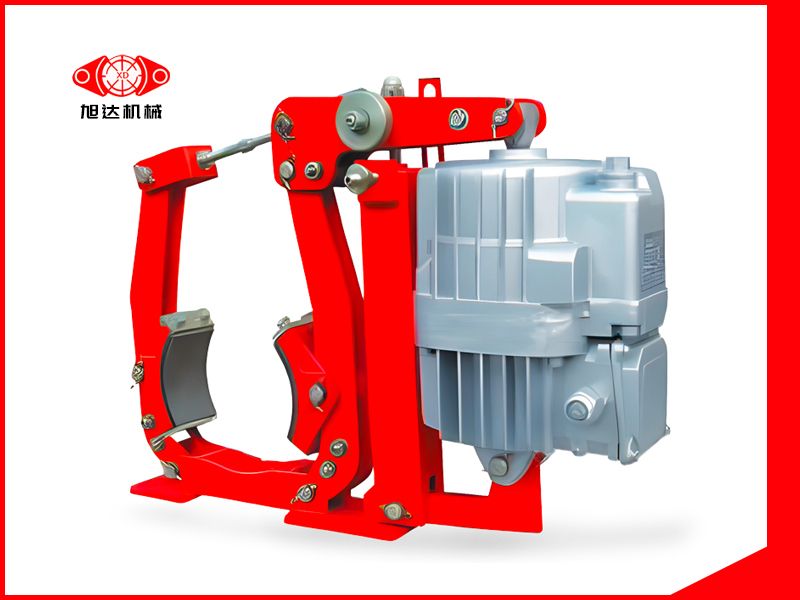

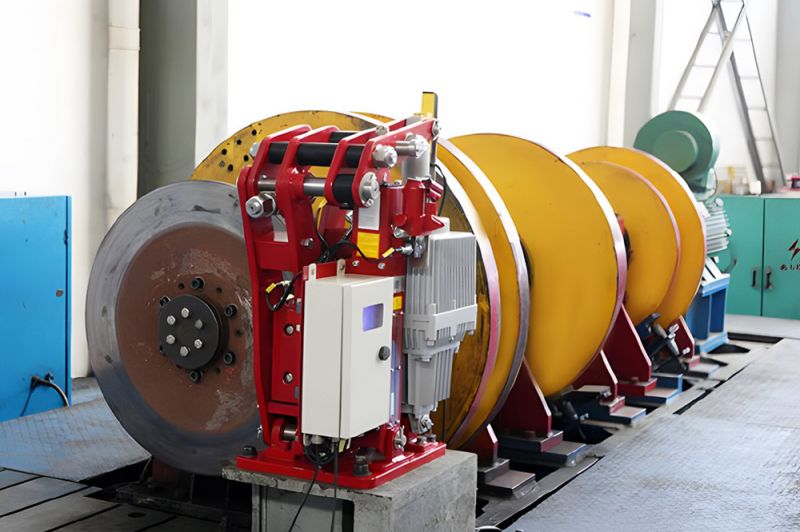

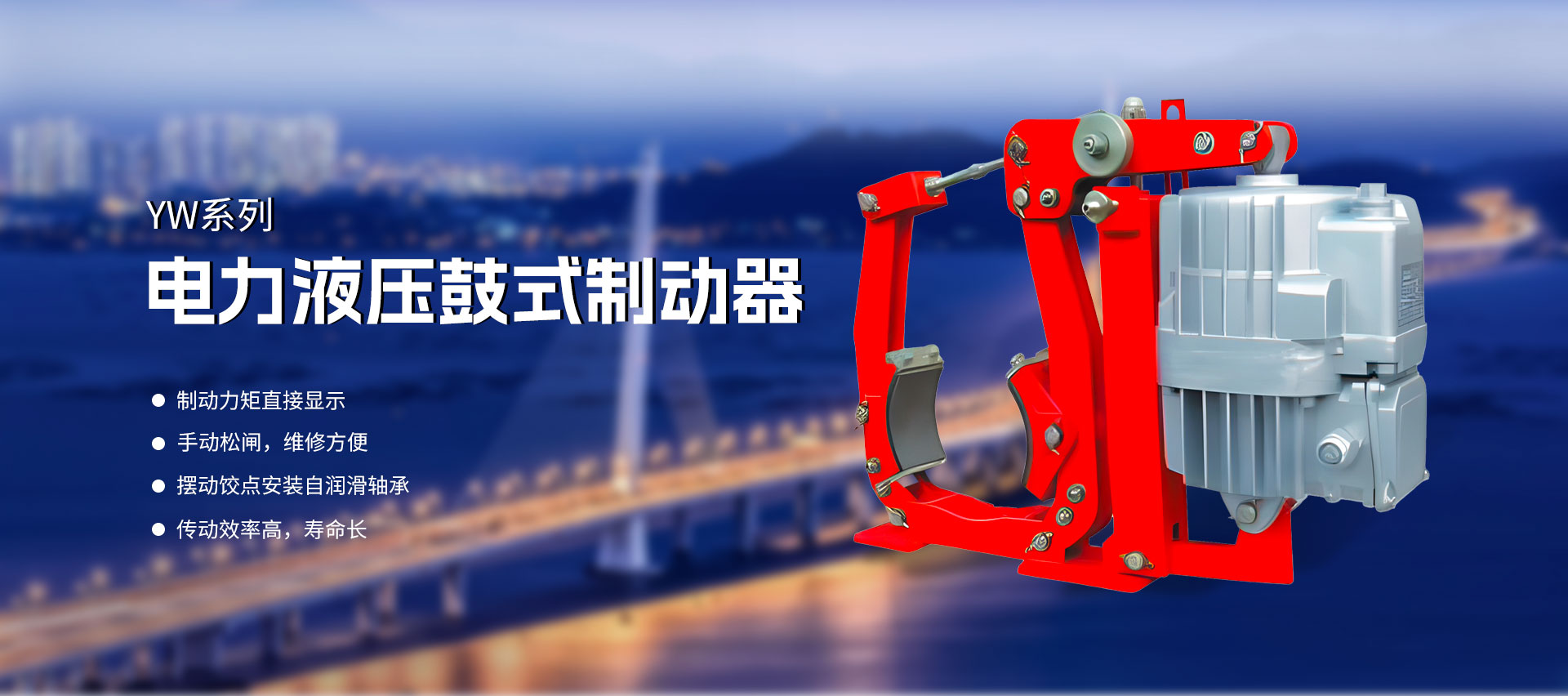

　　电力液压鼓式制动器的重要性　　制动器厂家：如果汽车中没有制动器那么一旦开动就没有办法停下来，那我们的交通会变得大乱。如果生产设备中没有制动器，那么使用后除了发生故障停止，设备将一直保持生产的状态。就算生产设备能受得了，我们操作工人也接受不了这种情况。　　在这里说这两种情况，是为了告诉大家制动器在设备中的重要性。所以在设备中我们不但要装制动器，也需要保证制动器的正常使用。为了能使电力液压鼓式制动器正常的使用，我们首先要做到的是经常对零件检查，查看是否有磨损，运行时是否能正常使用。我们知道制动器也是由一个个小的零部件组合成的，所以我们在检查的时候，也需要查看制动分泵、制动蹄片等部位的情况。　　电力液压鼓式制动器的维护方法　　1、保持制动器的制动盘和制动衬片的表面清洁，保证制动器能够自如运用，灵活可靠。　　2、经常观察制动液中的存量，当页面低于标志线，必须及时加入原装同号制动液。　　3、定期检查制动盘沟渎，当磨损程度小于规定值时必须更换制动盘。　　4、使用过程中，制动衬片表面不允许沾附油脂或者制动液，并需要定期检查衬片，厚度小于规定值，更换衬片。　　5、当总泵、分泵活塞处渗漏油时，必须更换密封圈。　　对于电力液压鼓式制动器的维护方法，小编今天就介绍到这里啦！希望对大家有所帮助，大家有任何问题都可直接拨打联系电话进行咨询，制动器厂家随时准备为您服务！

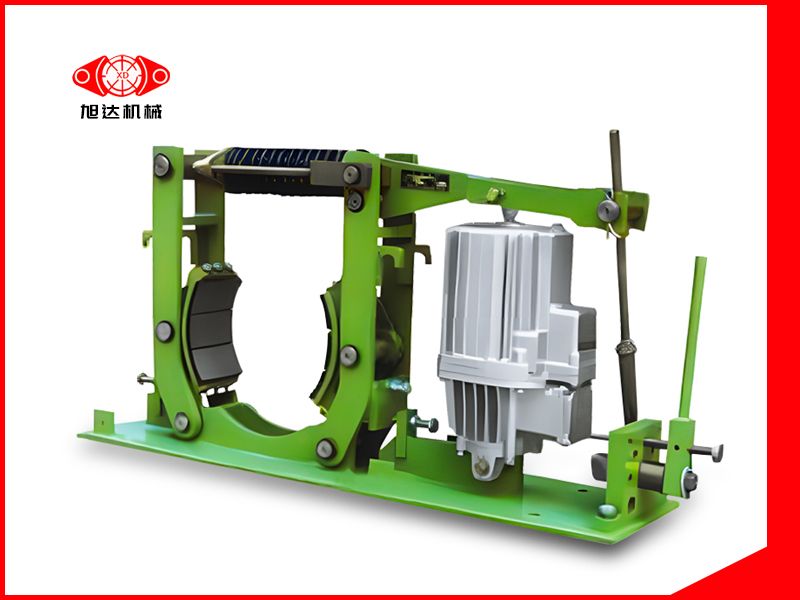

　　制动器常见的组成部分　　制动器常见的组成部分有液力变矩器、行星齿轮机构、离合器、制动器、油泵、滤清器、管道、控制阀体、速度调压器等，按照这些部件的功能，可分成液力变矩器、变速齿轮机构、供油系统、自动换挡控制系统和换挡操纵机构等五大部分。　　把制动力矩的弹簧调松，手动提起推动器三角板并调节上部调节螺杆，使抱闸打开间隙为1.5mm（闸皮与制动轮），调节抱闸架下部限位螺丝使抱闸打开间隙两边平均分配。调节力矩弹簧达到要求的刻度，拧紧所有的锁紧螺母。　　制动器厂家：当闸皮磨损到要求时更换闸皮，并按上面步骤调整。在闸皮磨损过程中，因为闸皮的磨损推动器三角板下降，当推动器光杆下降接近补偿标记时，要及时调整抱闸间隙。　　制动器的性能　　1.热稳定性较好。这是因为制动盘对摩擦衬块无摩擦增力作用，还因为制动摩擦衬块的尺寸不长，其工作表面的面积仅为制动盘面积的12％～6％，故散热性较好。　　2.水稳定性较好。因为制动衬块对盘的单位压力高，易将水挤出，同时在离心力的作用下沾水后也易于甩掉，再加上衬块对盘的擦拭作用，因而，出水后只需经一、二次制动即能恢复正常；而鼓式制动器则需经过十余次制动方能恢复正常制动效能。　　3.制动稳定性好。盘式制动器的制动力矩与制动油缸的活塞推力及摩擦系数成线性关系，再加上无自行增势作用，因此在制动过程中制动力矩增长较和缓，与鼓式制动器相比，能保证高的制动稳定性。　　4.制动力矩与汽车前进和后退行驶无关。　　5.在输出同样大小的制动力矩的条件下，盘式制动器的质量和尺寸比鼓式要小。　　6.制动器厂家：盘式的摩擦衬块比鼓式的摩擦衬片在磨损后更易更换，结构也较简单，维修保养容易。

　　制动器厂家：分类　　1．按制动系统的作用分类：行车制动系驻车制动系辅助制动系。行车制动系是由驾驶员用脚来操纵的，故又称脚刹。它的功用是使正在行驶中的汽车减速或在短的距离内停车。驻车制动系是由驾驶员用手来操纵的，故又称手制动系。它的功用是使已经停在各种路面上的汽车驻留原地不动。第二制动系在行车制动系失效的情况下，保证汽车仍能实现减速或停车的一套装置。在许多国家的制动法规中规定，第二制动系也是汽车必须具备的。辅助制动系经常在山区行驶的汽车以及某些特殊用途的汽车，为了提高行车的安全性和减轻行车制动系性能的衰退及制动器的磨损，用以在下坡时稳定车速。　　2．按制动能量的传输方式分类：机械式、液压式、气压式、电磁式、组合式。同时采用两种以上传能方式的制动系称为组合式制动系统。　　3．按回路多少分：单回路制动系、双回路制动系。　　4．按制动操纵能源分类：人力制动系、动力制动系、伺服制动系。人力制动系以驾驶员的肌体作为制动能源的制动系。动力制动系完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的制动系。伺服制动系兼用人力和发动机动力进行制动的制动系。　　制动器厂家：组成　　1．供能装置：包括供给、调节制动所需能量以及改善传动介质状态的各种部件。　　2．控制装置：产生制动动作和控制制动效果各种部件，如制动踏板。　　3．传动装置：包括将制动能量传输到制动器的各个部件如制动主缸、轮缸。　　4．制动器：产生阻碍车辆运动或运动趋势的部件。　　制动器厂家：总得来说我们可以制动系统一般由制动操纵机构和制动器两个主要部分组成。

　　制动器是具有使运动部件(或运动机械)减速、停止或保持停止状态等功能的装置。是使机械中的运动件停止或减速的机械零件。俗称刹车、闸。制动器主要由制架、制动件和操纵装置等组成。有些制动器还装有制动件间隙的自动调整装置。为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备(如矿井提升机、电梯等)则应装在靠近设备工作部分的低速轴上。

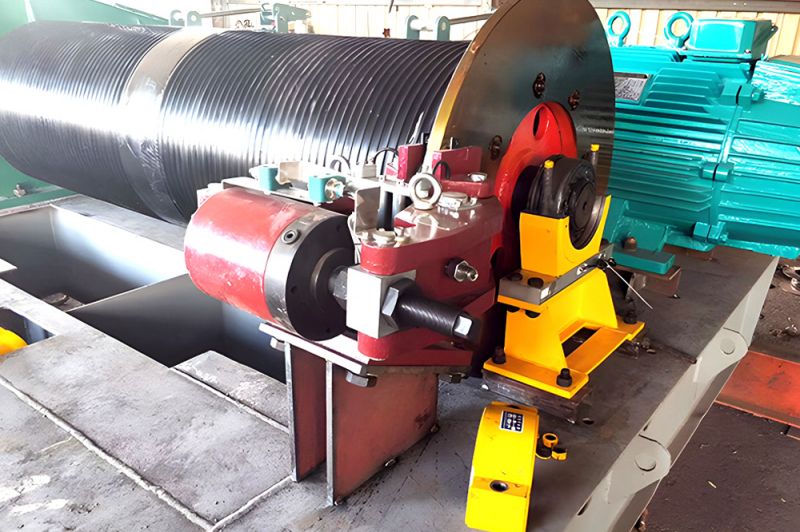

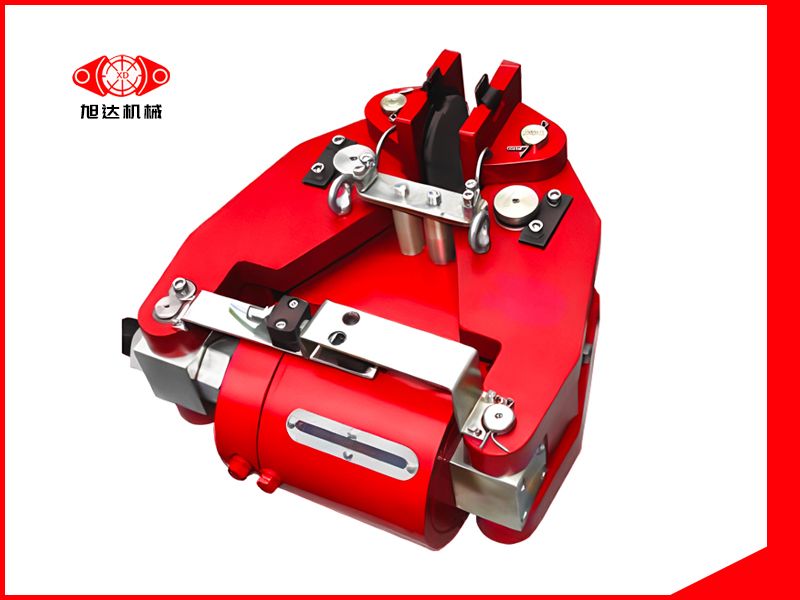

　　盘式制动器在使用过程中，常见的故障有气阻、制动力不足和制动时有噪声等。　　一、气阻　　盘式制动器的发热部位集中在很窄的制动衬块上，其单位压力又比鼓式制动器大，制动衬块和钳体的活塞直接接触，因此制动时的热量极易传给制动液。这样，使盘式制动器容易产生气阻现象。但是，若采取相应的措施，也可防止气阻现象的发生。　　1、防止制动液沸点降低　　植物油型制动液无法满足盘式制动器的使用要求，因此必须使用高沸点的合成制动液。但是，合成制动液具有吸水特性。在某些使用条件中，沸点下降很快。为防止制动液沸点的明显下降，一般常采用以下一些措施：　　(1)定期更换制动液。夏季3个月或行驶>5000km;冬季6个月或行驶1000km后，即将制动液更新。　　(2)不同性质的制动液不可互换使用或混用。　　(3)密闭保存制动液。要限 制制动液温度升高，应保证活塞能灵活地自动回位，避免因锈蚀、发卡使制动器打滑或发咬。当制动衬块磨耗过多时，传到制动液的热量也会迅速增加。因此，应及时更换磨耗了的制动衬块。　　二、制动力不足　　盘式制动器制动力不足时，可采用下述方法予以解决：　　1、改变制动衬块材料　　可换用稍软的制动衬块材料，使摩擦系数相对得到提高，制动力变大。　　2、清除制动衬块排屑槽中的异物　　如果制动衬块的排屑槽被异物覆盖，制动时将失却排出尘土、刮去水分的作用，使制动力降低。　　三、制动时有噪声　　制动时，若有“嗄吱、嗄吱”的噪声时，可采用下述方法排除：　　1、在制动器钳体活塞和制动衬片之间，加一防噪声片，使活塞上形成一倾斜度。从而保证制动时制动衬块和制动盘柔性接触，使制动衬块在正常磨损状态下无异常噪声出现。　　2、选择材质软些、密度小些的制动衬块材料。　　3、制动时，制动衬块向一侧移动，可能出现撞击声响。这是由于制动衬块和钳体之间的间隙过大所致，可用镀覆焊锡的方法消除间隙。但须注意，应使焊锡镀覆在与行驶方向相反的一侧，防止在制动力的作用下失效。　　四、前轮轴承损坏　　制动钳体一般装配在转向节后侧，这可使制动时相对地减轻前轮轴承的负荷。但是，有的车型把钳体装于轴的前方，加重了前轮轴承的合成载荷，容易造成前轮轴承的提前损坏。因此，对于采用这种结构的车轮，应适时地进行调整和检修。

　　首先使用起子通过车轮的螺栓孔将楔形件向上压，使制动蹄回位。再用用VW637/2专用工具拆卸下轮毂盖，拔出开口销，拆下冠状螺母保险环。拆下轮毂轴承预紧度的调整螺母及垫圈、轴承，取下制动鼓。　　压下制动蹄定位销压簧，取下制动蹄定位销及压簧垫圈，借助起子、撬棍或用手从下面的支座上提起制动蹄，取出下回位弹簧。装上回位弹簧，并将制动蹄与压力杆(推杆)连接好，装上楔形件(凸块朝向制动器底板)，将另一个带有传动管的制动蹄装在压力杆上。　　装入下回位弹簧，并把制动蹄提起，装到下面的支座上，装上楔形件的拉力弹簧(大允许长度为113mn);装入制动蹄定位销、压簧及垫圈。 使制动蹄回位，装上制动鼓及后轮轴承，调整好轴承预紧度，用力踩制动踏板一次，使制动蹄能正确就位。

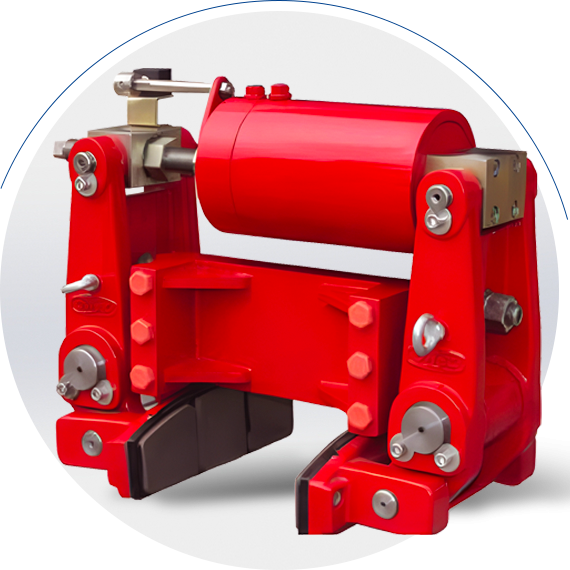

　　从传统的鼓式制动器到今天的盘式制动器，许多卡友都对如何匹配整车、以及如何维护盘式制动器有很多疑问。让我们来看看吧。　　一、盘式制动器的优点　　1、盘刹的热稳定性更好。由于制动摩擦垫的尺寸不长，工作表面积仅为制动盘面积的12%至6%，因此散热性好。　　2、水稳定性好。由于制动衬块在制动盘上的单位压力较高，因此很容易将水挤出，同时，在被离心力弄湿后，也容易将其击碎，并且制动衬块的擦拭作用碟片，以便仅在排水后才能使用、辅助制动器，而鼓式制动器则需要十个以上的制动器才能恢复正常的制动性能。　　3、制动扭矩与汽车的前进和后退行程无关。　　4、在输出相同制动扭矩的条件下，盘式制动器的质量和尺寸与鼓式制动器相同。　　5、盘式摩擦垫磨损后比鼓式摩擦衬片更易于更换，并且结构更易于维护。　　6、制动盘和摩擦垫之间的间隙很小(0.05到0.15毫米)，这缩短了气缸活塞的工作时间并增加了制动驱动机构的传力比。　　7、制动盘的热膨胀不会像制动鼓的热膨胀那样引起制动踏板行程损失，这也简化了自动间隙调节装置的设计。　　二、盘式制动器日常使用的注意事项　　1、不允许盘式制动桥进行水冷。　　2、在车辆行驶之前，检查轮胎、悬架系统、制动系统。　　3、每两周或霜冻的日子，您需要打开储气罐底部的排水阀以排放水，以确保不会阻塞制动系统的空气回路。　　三、盘式制动器车轴如何检测、维护　　1、除了要注意点的使用外，卡友还需要根据自己的刹车频率反复检查刹车系统。例如，如果车辆经常在山路、的长坡上行驶或有频繁的制动习惯，则必须增加检查频率。　　2、为避免损坏制动盘和制动钳，必须在摩擦材料磨损至2mm的厚度之前更换制动盘和制动钳。　　3、每天，如果发现摩擦板被烧毁、破裂、如果其被抛光并被油污染，则必须立即更换，以防止制动系统发生故障。　　4、强调在更换盘式制动器组件时，请尝试选择知名品牌的供应商或原始配件。　　5、在进行维护时，切记要检查车轴，例如，每年或在每次更换制动盘后都要对车轴进行润滑。
